Cách chọn xi lanh khí nén SC: Hiểu đúng mã, chọn đúng nhu cầu
Xi lanh khí nén SC được sử dụng trong các cơ cấu đẩy, kéo, kẹp và định vị sản phẩm. Khi lựa chọn, chỉ biết mã xi lanh là chưa đủ: cần xem thêm lực làm việc, hành trình, áp suất khí và cách lắp đặt.
1. Đọc mã xi lanh SC như thế nào?

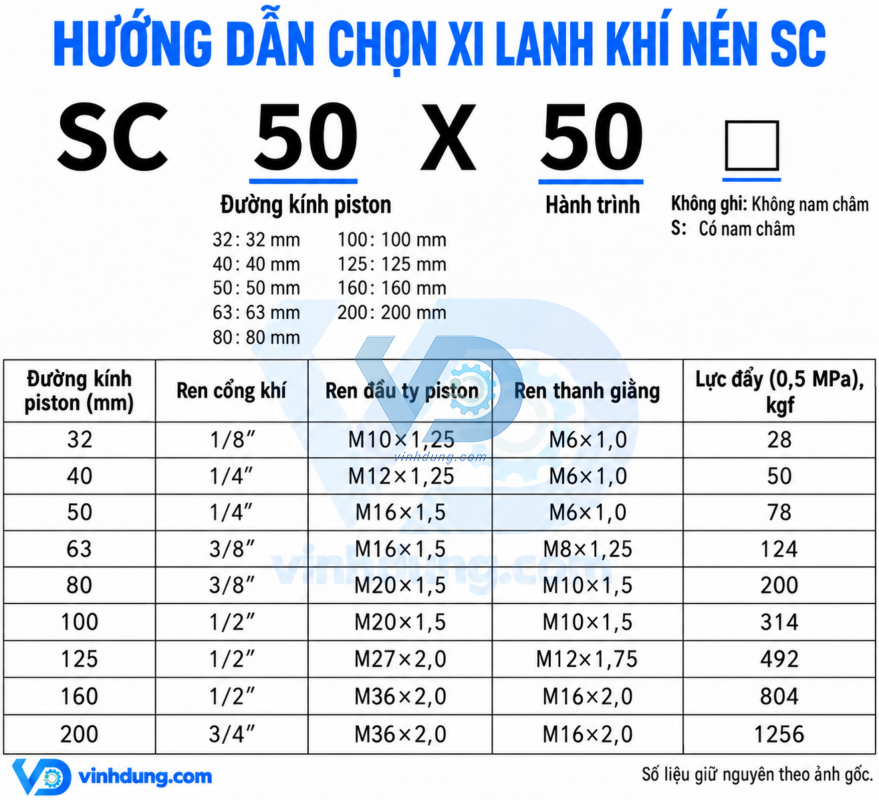

Với cách ghi mã SC 50 × 50 S trong bảng minh họa:
- SC: dòng xi lanh.
- 50 đầu tiên: đường kính piston 50 mm.
- 50 tiếp theo: hành trình 50 mm.
- S: có nam châm trên piston để kết hợp cảm biến xác định vị trí.
Đường kính piston là kích thước bên trong xi lanh, không phải đường kính ty. Hành trình là quãng đường ty di chuyển từ vị trí thu vào hết đến đẩy ra hết.
Lưu ý: cách ghi mã và tùy chọn nam châm có thể khác giữa các hãng. Khi đặt hàng, nên ghi rõ yêu cầu thay vì chỉ dựa vào hậu tố S.
2. Chọn đường kính theo lực cần sử dụng
Ở cùng áp suất, piston có đường kính lớn hơn sẽ tạo lực đẩy lớn hơn. Lực đẩy lý thuyết được tính bằng:
F = P × π × D² ÷ 4
Trong đó:
- F: lực đẩy, đơn vị N.
- P: áp suất tại xi lanh, đơn vị MPa.
- D: đường kính piston, đơn vị mm.
Ví dụ, xi lanh Ø50 làm việc ở 0,5 MPa, tương đương 5 bar, tạo lực đẩy lý thuyết khoảng 982 N ≈ 100 kgf.
Đây không phải tải trọng sử dụng được bảo đảm. Khi chọn xi lanh phải tính thêm ma sát, tổn thất áp suất, tốc độ chuyển động và lực cần để tăng tốc tải.
Với xi lanh một ty, lực kéo về nhỏ hơn lực đẩy ra vì diện tích tác dụng phía có ty nhỏ hơn. Nếu cơ cấu làm việc chủ yếu theo chiều kéo, cần tính riêng chiều này.
3. Chọn hành trình theo khoảng di chuyển
Nếu cơ cấu cần đẩy sản phẩm đi 100 mm, hành trình phải đáp ứng khoảng di chuyển đó và cách bố trí liên kết thực tế.
Không nên chọn hành trình quá dài khi không cần thiết vì sẽ tăng kích thước lắp đặt và lượng khí tiêu thụ. Với hành trình dài hoặc tải nén lớn, cần kiểm tra khả năng chịu nén của ty.
4. Kiểm tra ren và kích thước lắp đặt
Trước khi mua hoặc thay thế, cần đối chiếu:
- Ren cổng khí và loại đầu nối phù hợp.
- Ren đầu ty để lắp đầu chữ Y, khớp cầu hoặc phụ kiện liên kết.
- Khoảng cách lỗ bắt, chiều cao tâm ty và chiều dài tổng thể.
- Kiểu gá: chân đế, mặt bích hoặc tai xoay.
Cùng đường kính và hành trình chưa chắc đã lắp thay thế trực tiếp được. Nên đối chiếu bản vẽ của đúng hãng và đúng mã.
5. Chọn cảm biến và phụ kiện đi kèm
Nếu máy cần báo vị trí ty đã ra hoặc thu về, hãy chọn xi lanh có nam châm và cảm biến tương thích.
Bên cạnh đó, cần kiểm tra van điều khiển, bộ lọc–điều áp, van tiết lưu và đường ống. Xi lanh đủ lực nhưng đường cấp khí không phù hợp vẫn có thể chuyển động chậm hoặc thiếu ổn định.
6. Chú ý tải lệch và môi trường làm việc
Ty xi lanh cần chuyển động thẳng, hạn chế chịu lực ngang. Với cơ cấu có tải lệch, nên bố trí dẫn hướng riêng hoặc chọn loại xi lanh có dẫn hướng phù hợp.
Môi trường nóng, nhiều bụi, ẩm hoặc có hóa chất cũng cần được xem xét khi lựa chọn vật liệu, phớt và biện pháp bảo vệ.
Cần cung cấp gì khi nhờ tư vấn?
Hãy chuẩn bị: lực đẩy hoặc kéo cần thiết, hành trình, áp suất làm việc, tốc độ mong muốn, kiểu gá và yêu cầu cảm biến. Nếu thay xi lanh cũ, nên gửi thêm ảnh tem mã và kích thước lắp đặt.
Chọn đúng xi lanh SC bắt đầu từ nhu cầu vận hành thực tế, sau đó mới xác định đường kính, hành trình và phụ kiện phù hợp.
